вторник, 30 июля 2024 г.

Эффективность и надежность насосов типа СМ: Основные характеристики и области применения

Описание и предназначение насосов типа СМ

Эффективность и надежность насосов СМ: ключевые параметры и применение

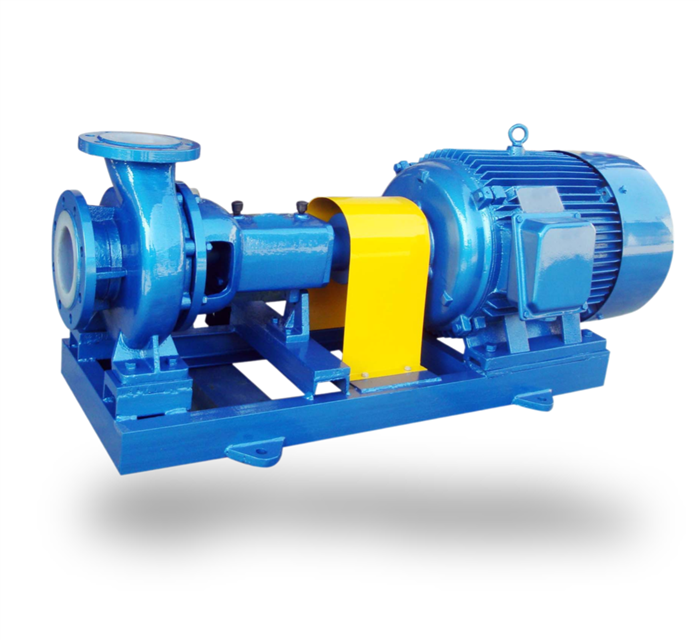

Насосы типа СМ - это горизонтальные центробежные агрегаты, предназначенные для перекачивания широкого спектра жидкостей в различных промышленных и коммунальных секторах.


Основные функции насосов типа СМ:

Эти насосы спроектированы для эффективной работы с городскими и производственными сточными водами, а также с неагрессивными жидкостями, в том числе с содержаниями нефтепродуктов не более 2%. Они способны перекачивать жидкости с плотностью до 1050 кг/м³, рН в диапазоне от 6 до 8,5, температурой от -10°C до +80°C и содержанием абразивных частиц размером до 5 мм, не превышающим 1% по массе. Концентрация перекачиваемой массы не должна превышать 2%, а содержание газов в жидкости - 5%.


Области применения насосов типа СМ:

1. Коммунальное хозяйство и водоотведение: используется для отвода сточных вод на канализационных станциях, а также для очистки сточных вод на промышленных объектах и в муниципальной инфраструктуре.

2. Промышленность: наладка на предприятиях, где требуется перемещение загрязненных жидкостей, включая металлургические, нефтеперерабатывающие и химические заводы.

3. Сельское хозяйство: применение для дренирования и перекачивания сточных вод на аграрных предприятиях.


Стандарты безопасности и требования:

Насосы соответствуют ГОСТ 31839-2012 и необходимым стандартам безопасности, включая ТР ТС 010/2011 и ТР ТС 012/2011. Они могут использоваться в условиях с сейсмической активностью до 7 баллов по шкале MSK-64 и в климате, подходящем для эксплуатации в большинстве регионов.


Конструктивные особенности:

Корпус насосов выполнен из чугуна и оснащен входными и выходными патрубками для надежной работы. Рабочее колесо имеет односторонний вход и закрытый тип, что обеспечивает высокую эффективность. Вал насоса приводится в движение электродвигателем через муфту, что способствует стабильной работе агрегата.


Использование насосов типа СМ в пределах их технических характеристик гарантирует безопасность, надежность и долговечность в разных отраслях.


Технические характеристики и конструкция насосов типа СМ


Насосы типа СМ относятся к категории горизонтальных центробежных агрегатов, оптимально подходящих для перекачивания сточных вод. Они отличаются высокой производительностью и надежностью, что делает их востребованными в различных сферах.


Технические параметры:

- Производительность: от 20 до 400 м³/час.

- Напор: диапазон от 7,5 до 80 метров.

- Мощность электродвигателя: от 3 до 110 кВт.

- Частота вращения: три варианта – 960, 1450 и 2900 об/мин.

- Электросеть: подходят для сетей с напряжением 220/380 В и частотой 50 Гц.

- Коэффициент полезного действия (КПД): в пределах 45-70%.

- Кавитационный запас: от 2,5 до 7,2 метров.

- Средний ресурс: до 20,000 часов до капитального ремонта.


Эксплуатационные ограничения и меры безопасности


Критически важными для продолжительной и безопасной работы насосов типа СМ являются соблюдение эксплуатационных ограничений и правил безопасности:


Эксплуатационные ограничения:

- Следование спецификациям: насосы должны использоваться только в соответствии с технической документацией, включая типы перекачиваемых жидкостей, диапазоны температур и прочие параметры.

- Предотвращение сухого хода: насосы не следует запускать без предварительной заливки жидкостью.

- Защита муфты: обязательна установка защитного ограждения для предотвращения травм и повреждений.

- Использование обратного клапана: необходимо устанавливать обратный клапан или задвижку на нагнетательной линии для предотвращения обратного потока.


Правила безопасности:

- Проверка валов: необходимо регулярно проверять и подцентровывать валы перед запуском.

- Заземление: надежное заземление электродвигателя для предотвращения электрических травм.

- Мониторинг работы: регулярный контроль работы насоса и его параметров для обеспечения безопасной эксплуатации.


Соблюдение указанных правил обеспечит надежное функционирование насосов типа СМ и продлит срок их службы.


Процедуры пуска и контроля работоспособности


Правильный пуск и мониторинг работы насосных агрегатов типа СМ являются ключевыми процессами для их безопасной эксплуатации. Техническим специалистам следует следовать установленным инструкциям:


Прежде чем запустить насос:

1. Провести полный визуальный осмотр насоса и электродвигателя.

2. Открыть задвижку на входном трубопроводе, закрыв при этом выходной.

3. Убедиться в заполнении насоса и трубопроводов жидкостью.

4. При необходимости подвести смазку к сальниковым уплотнениям.

5. Включить электродвигатель и проверить направление вращения вала.

6. После запуска контролировать показания манометра и выводить насос на рабочий режим.


Следуя этим рекомендациям, можно гарантировать надежную и эффективную работу насосов типа СМ.



Модельный ряд


НасосQ, м3H, мF, об/минP, кВтКПД, %
СМ 80-50-200-42512,514501,858
СМ 80-50-200а-422914501,458
СМ 80-50-200б-4207,51450158
СМ 80-50-200-25050295014,359
СМ 80-50-200а-24542295010,259
СМ 80-50-200б-2253229504,959
СМ 100-65-200-45012,514503,466
СМ 100-65-200а-44591450366
СМ 100-65-200б-440814501,866
СМ 100-65-200-210050295024,369
СМ 100-65-200а-210032295020,169
СМ 100-65-200б-28032295012,669
СМ 100-65-250-450201450660
СМ 100-65-250а-4451614504,460
СМ 100-65-250б-4401414503,660
СМ 100-65-250-21008029504262
СМ 100-65-250а-2907029503562
СМ 100-65-250б-2806029502762
СМ 125-100-250-410020145011,260
СМ 125-100-250а-41001514508,860
СМ 125-100-250б-4801414506,360
СМ 125-80-315-4803214501565
СМ 125-80-315а-47226145013,265
СМ 125-80-315б-46520145011,265
СМ 150-125-315-6100159608,666
СМ 150-125-315а-610012,59606,566
СМ 150-125-315б-692109604,866
СМ 150-125-315-42003214502969
СМ 150-125-315а-418027,514502469
СМ 150-125-315б-416022,514501569
СМ 200-150-400-625022,59602870
СМ 200-150-400а-6220179602170
СМ 200-150-400б-6200149601870
СМ 200-150-400-4400501450100,568
СМ 200-150-400а-430040145080,668
СМ 200-150-400б-430032145045,768



четверг, 1 февраля 2024 г.

Сточно массные насосы и агрегаты типа СМ

Центробежные насосы типа СМ и соответствующие агрегаты электронасосные предназначены для эффективной перекачки городских и производственных сточных масс, а также других неагрессивных жидкостей в различных отраслях промышленности.


Данные насосы имеют горизонтальную ориентацию и консольный тип конструкции, позволяя осуществлять удобную установку и обслуживание. Корпус насоса изготовлен из прочного чугунного материала с опорными лапами, обеспечивающими стабильность и простоту обслуживания.

Насосы типа СМ представляют собой надежное решение для перекачки различных жидкостей в различных отраслях промышленности. Они обеспечивают эффективное функционирование и долговечность процессов перекачки.

Насосы СМ могут быть поставлены в виде агрегатов с электродвигателями, установленными на единую монтажную раму, или без электродвигателя с рамой или без нее, в зависимости от конкретных требований заказчика и особенностей конкретного процесса перекачки.

Гибкость в выборе конфигурации и комплектации насосов типа СМ позволяет оптимально подобрать решение, соответствующее требованиям и условиям эксплуатации.


https://www.rimos.ru/pl/sm

вторник, 5 июня 2012 г.

Акция в честь 20-летия работы НПП "Римос" на насосном рынке

Научно-Производственное Предприятие "Римос" работает на рынке дистрибуции и комплексных поставок промышленного насосного оборудования с 1992 года, когда предприятие стало первой в распавшемся СССР компанией данного профиля. В последствии множество игроков рынка последовало примеру НПП "Римос" и устремилось в данную нишу. Но НПП "Римос" с первого дня своего основания занимала и продолжает занимать уникальную лидирующую позицию в своем классе отличающуюся инновационным подходом к построению, развитию и управлению своим бизнесом.

В связи с 20-летним юбилеем, НПП "Римос" объявляет акцию беспрецедентных скидок для всех клиентов обратившихся с заявками на широкий ряд насосной продукции. В период действия акции всем, без исключения, клиентам предлагаются преимущества, которые до этого имели только избранные.

Спешите, акция не будет длиться бесконечно.

Акция распространяется на позиции следующих групп насосного оборудования:

вторник, 24 мая 2011 г.

Сточно массные насосы типа СМ и СД





Специальные гидравлические машины, которые предназначены для преобразования механической энергии в энергию потока жидкости, называют насосами. Насосы применяются довольно обширно, поэтому сейчас существует довольно много типов этих машин, которые предназначены для самых разных целей. На категории насосы делятся в зависимости от своей мощности, назначения, типу перекачиваемой жидкости и т.д. Именно тип перекачиваемой жидкости во много определяет характеристики насоса, так как насос предназначенный для перекачки чистой воды не способен перекачивать загрязненную или агрессивную жидкость, а насос для агрессивной жидкости не способен перекачивать загрязненную и т.д


Специализированные насосы можно изготавливать на заказ, но в большинстве случаев можно обойтись стандартизированным насосом. Одним из таких типов насосов являются фекальные, которые предназначены для использования их в канализации. Этот типа насоса наиболее приемлемо использовать в тех случаях, когда до канализационного стояка слишком большое расстояние, не позволяющее обходиться обычными трубами, или когда невозможно проложить трубы необходимого диаметра.

Сточные насосы имеют два типа: сточно-массные и сточно-динамические. Эти типы насосов еще называют фекальными, так наиболее часто их применяют именно в канализациях. Для обозначения сточно-массных насосов принята аббревиатура «СМ», а для сточно-динамических аббревиатура «СД». После этих обозначений насоса идут цифры, которые характеризуют насос по основным техническим параметрам.


К примеру, в названии насоса СМ 100-65-200б/2 зашифрованы следующие данные: СМ – насос относится к категории сточно-массных, 100 – размер входного отверстия в миллиметрах, 65 – размер выходного отверстия в миллиметрах, 200 - номинальный размер рабочего колеса, также в миллиметрах, буквы «а» или «б» обозначаются условные обозначения обрезки рабочего колеса, а цифра 2 – это условное обозначение частоты вращения вала.


Если насосы имеют обозначение СМС – это сточно-массные насосы со свободно вихревым действием, а СДВ – это сточно-динамические насосы вертикального типа.


Сточно-динамические насосы не могут перекачивать воду, если ее характеристики не соответствуют следующим: температуры воды не должны быть выше 90 градусов, а водородный показатель не должен быть выше 8,5 (рН). Размер взвешенных частиц должен соответствовать техническим показателям конкретного насоса, но желательно, чтобы их размер не превышал 5 миллиметров в диаметре, а их микротвердость не должна быть более 9000 МПа.


Сточно-массные насосы отличаются по свойства перекачиваемой жидкости незначительно. Жидкость должна иметь водородный показатель в пределах между 6 и 8,5 (рН), а концентрация взвешенных частиц не превышать 2 процентов.


Фекальные сточно-массные и сточно-динамические насосы могут применяться не только в канализациях, так как они способны перекачивать загрязненную жидкость на расстояние до 100 метров и даже небольшую высоту.

вторник, 8 февраля 2011 г.

Цены на насосы сточно-массные и сточно-динамические на 4 февраля 2011

насос парам. нас.произв. дв.парам. дв. цена с дв.без дв. без рамы
СМ 80-50-200/2 50/50ЛГМШ АИР160S215/3000 27 010р. 11 270р.10 260р.
СМ 80-50-200а/2 45/43 ЛГМШАИР132М2 11/3000 20 850р.11 270р. 10 260р.
СМ 80-50-200б/2 40/35ЛГМШ АИР132М211/3000 20 850р. 11 270р.10 260р.
СМ 80-50-200/4 25/12,5 ЛГМШ5АИ100L4 4/1500 17 370р.11 360р. 10 350р.
СМ 80-50-200а/4 50/50ЛГМШ 5АИ100S43/1500 16 810р. 11 270р.10 260р.
СМ 80-50-200б/4 20/9 ЛГМШ5АИ100S4 3/1500 16 810р.11 270р. 10 260р.
СМ 100-65-200/2 100/52ЛГМШ АИР200М237/3000 45 380р. 12 200р.11 110р.
СМ 100-65-200а/2 86/42 ЛГМШАИР180S2 22/3000 33 950р.12 200р. 11 110р.
СМ 100-65-200б/2 75/32ЛГМШ АИР160М218,5/3000 30 200р. 12 200р.11 110р.
СМ 100-65-200/4 62,5/12 ЛГМШ5АИ112М4 5,5/1500 20 150р.12 200р. 11 110р.
СМ 100-65-200а/4 55/9ЛГМШ 5АИ100S43/1500 17 740р. 12 200р.11 110р.
СМ 100-65-200б/4 50/7,5 ЛГМШ5АИ100S4 3/1500 17 450р.11 910р. 10 850р.
СМ 100-65-250/2100/80 ЛГМШ АИР200L245/3000 54 860р. 14 670р.13 370р.
СМ 100-65-250/2 100/80ЛГМШ 4АМН180М245/3000 48 950р. 14 670р.13 370р.
СМ 100-65-250/4 50/20 ЛГМШАИР132S4 7,5/1500 23 320р.14 670р. 13 370р.
СМ 100-65-250а/4 47/17ЛГМШ 5АИ112М45,5/1500 22 630р. 14 670р.13 370р.
СМ 100-65-250б/4 44/13,5 ЛГМШ5АИ112М4 5,5/1500 22 630р.14 670р. 13 370р.
СМ 125-100-250/4100/20 ЛГМШ АИР160S415/1500 38 240р. 22 850р.20 820р.
СМ 125-100-250б/4 80/14ЛГМШ АИР132S47,5/1500 31 500р. 22 850р.20 820р.
СМ 125-80-315/4 80/32 ЛГМШАИР180S4 22/1500 42 300р.20 400р. 18 590р.
СМ 125-80-315а/4 72,5/26ЛГМШ АИР160М418,5/1500 38 600р. 20 400р.18 590р.
СМ 125-80-315а/4 72,5/26 ЛГМШАИР160М4 18,5/150038 600р. 20 400р. 18 590р.
СМ 125-80-315б/4 72,5/26 ЛГМШАИР160S4 15/1500 35 790р.20 400р. 18 590р.
СМ 150-125-315/4 200/32ЛГМШ 4АМН180М437/1500 54 890р. 24 990р.22 770р.
СМ 150-125-315/4 200/32 ЛГМШАИР200M4 37/150060 050р. 24 990р. 22 770р.
СМ 150-125-315а/4 175/26,5 ЛГМШ4АМН180S4 30/1500 48 460р.24 780р. 22 580р.
СМ 150-125-315а/4 175/26,5ЛГМШ АИР180М430/1500 51 780р. 24 780р.22 580р.
СМ 150-125-315б/4 145/20,5 ЛГМШАИР180S4 22/1500 46 680р.24 780р. 22 580р.
СМ 150-125-315/6 136/14ЛГМШ АИР160S611/1000 41 240р. 25 400р.23 140р.
СМ 150-125-315а/6 120/10,5 ЛГМШАИР160S6 11/1000 40 630р.24 780р. 22 580р.
СМ 150-125-315б/6 100/8,5ЛГМШ АИР132М67,5/1000 36 000р. 24 780р.22 580р.
СМ 200-150-400/4 400/50 ЛГМШАИР280S4 110/1500 125 300р.34 600р. 31 520р.
2СМ 250-200-400/4800/50 УКНС АИР315S4160/1500 239 900р. 102 080р.92 800р.
2СМ 250-200-400а/4 760/42,5УКНС АИР280М4132/1500
